SC 222Centro de mecanizado de perfiles

GALERÍA DE FOTOS

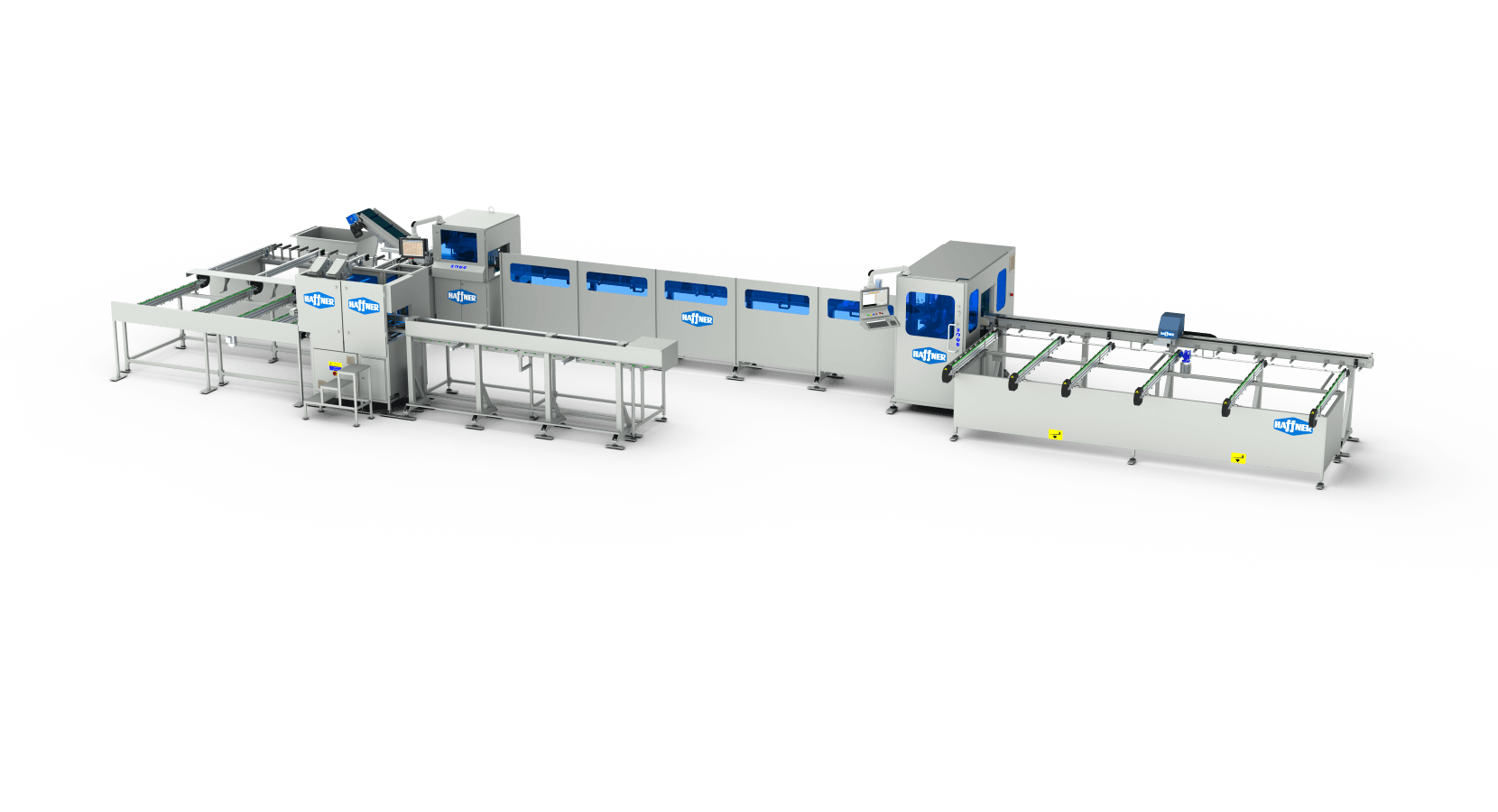

Centro de mecanizado de perfiles SC 223; Todas las estaciones de fresado, taladrado y corte están diseñadas para trabajar de forma independiente y simultánea, para realizar todas las operaciones de corte, fresado, fresado, taladrado y marcado en perfiles de PVC en una sola máquina controlada por computadora.

De esta forma se recogen en una sola máquina los procesos realizados en 3 máquinas diferentes (corte, enrutamiento de copia, enrutador de ranura de drenaje) con 3 operadores, mientras se asegura la velocidad de producción y la estandarización de la calidad, los costos de mano de obra también se reducen en gran medida.

El Centro de Mecanizado de Perfiles SC 223 ofrece la posibilidad de apilar 10 perfiles de hasta 7000 mm de largo en la cinta de carga.

El soporte de perfil controlado por servomotor, que se puede colocar horizontalmente automáticamente, tiene la capacidad de sujetar perfiles de diferentes diseños y tamaños e introducirlos en la máquina.

Gracias al sensor en el soporte del perfil, las longitudes de los perfiles largos colocados en la cinta de carga se pueden medir automáticamente y llevar a la producción mediante la optimización.

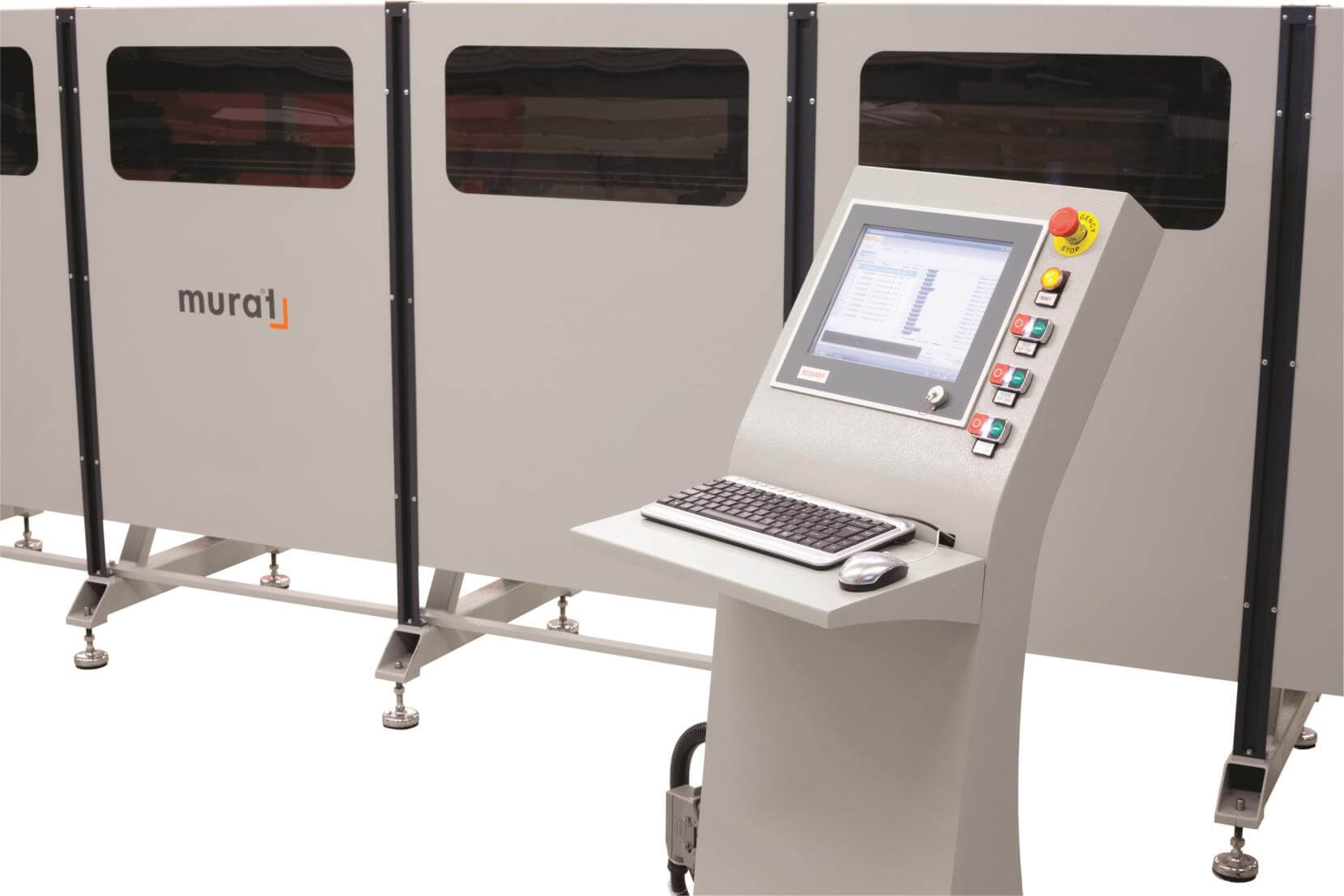

SC 222 Profile Processing Center es una PC industrial de 15 ”de alto rendimiento con sistema operativo Windows 10, que trabaja sin ventilador entre 0 ° C y 55 ° C, ubicada en una unidad ergonómica independiente de la máquina y que se ofrece con una interfaz fácil de usar desarrollada por Haffner Maquinaria.

Gracias a la segunda pantalla en la estación de corte, la producción se puede seguir fácilmente.

Los perfiles a fresar y cortar se pueden visualizar en la pantalla en 3D.

Puede trabajar integrado con software de puertas y ventanas de diferentes marcas.

Aparte de estas conexiones, los datos se pueden transferir a la máquina mediante el puerto USB

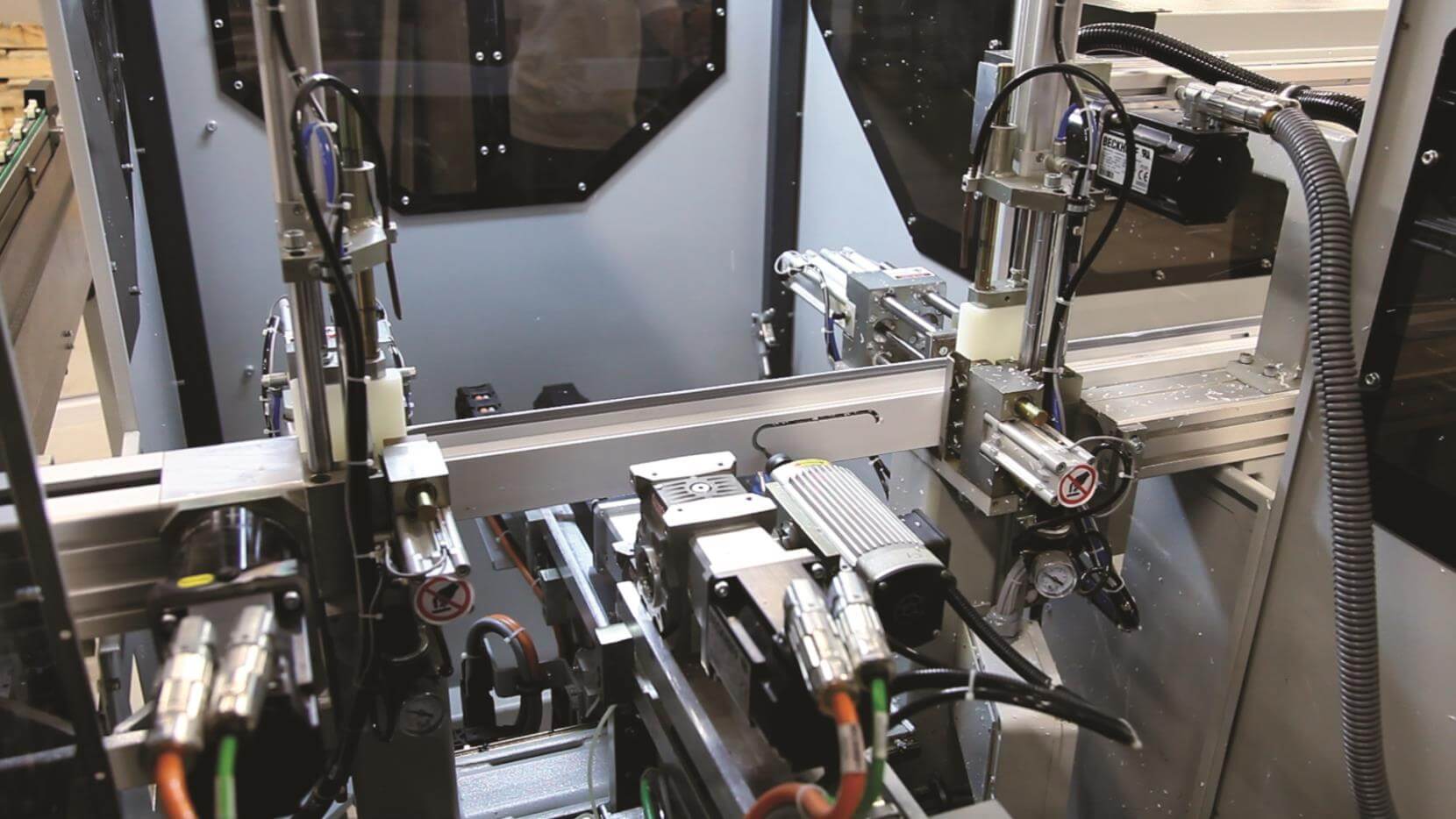

Con pistones de sujeción neumáticos verticales y horizontales, los perfiles se fijan de la mejor manera y los procesos de fresado y corte se realizan con la mínima tolerancia.

El grupo de fresado utilizado en el Centro de Mecanizado de Perfiles SC 222 realiza todas las operaciones sobre el perfil con la máxima precisión con 2 herramientas de movimiento simultáneo con 8 ejes de serie.

Además de enrutar la ranura de drenaje, se pretende aumentar la capacidad de producción procesando simultáneamente las piezas del espejo, el cilindro y el brazo, que tardan en abrirse, especialmente en los perfiles de las puertas.

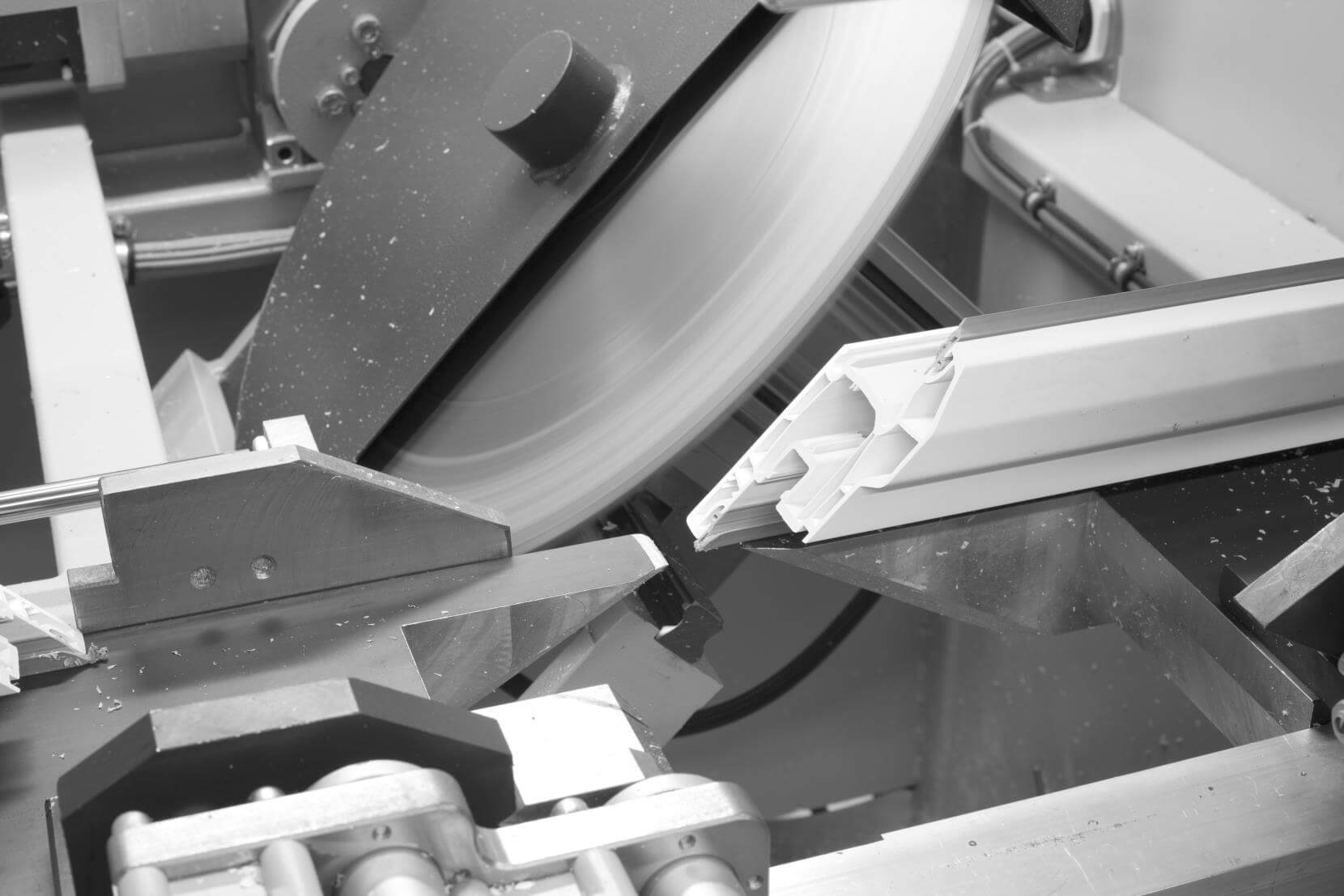

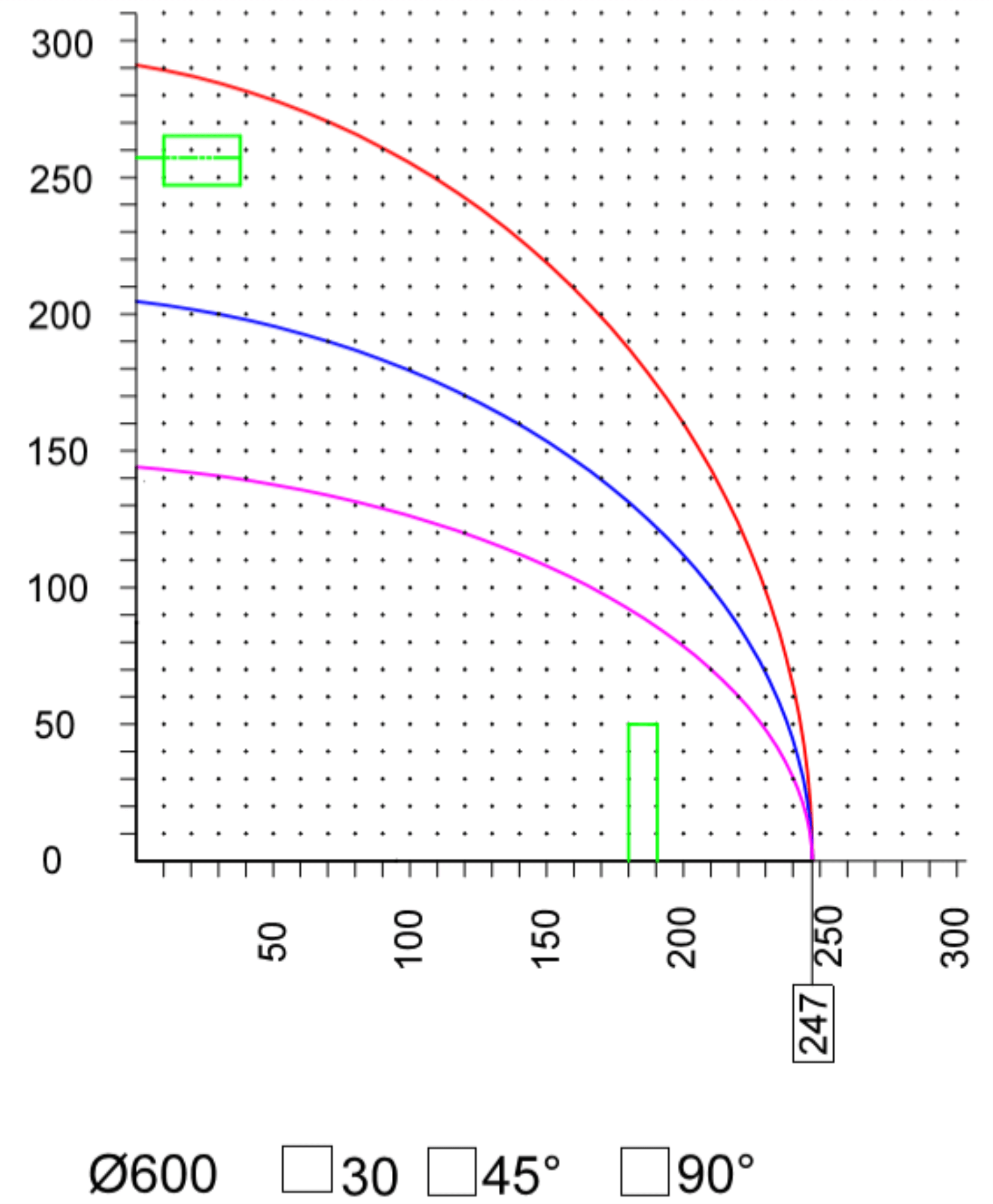

Gracias a los servomotores, la sierra horizontal con un diámetro de 600 mm con una precisión de 0,1 mm puede cortar automáticamente en todos los ángulos entre 30 ° y 150 °

Los ejes controlados por servomotores funcionan con alta velocidad y precisión, lo que garantiza un resultado de corte superior

Las piezas de perfil cortadas se transfieren automáticamente a la estación de salida mediante el sistema de sujeción

Las piezas de perfil alineadas en la cinta transportadora se transportan automáticamente al operador una por una

El sistema de impresora de códigos de barras, que trabaja en integración con la máquina, escribe simultáneamente el código de barras en la etiqueta que se adjunta a los perfiles que se mueve justo en frente del operador.

El operador pega manualmente las etiquetas con códigos de barras en los perfiles

La integración de la producción se logra gracias a la legibilidad de los códigos de barras mediante máquinas de soldadura CNC y limpieza de esquinas.

Las piezas de desecho se transportan a la cámara de desechos mediante el sistema de transporte automático.

Es posible el soporte de servicio con conexión remota, detección de problemas y solución mediante la conexión a todo el sistema de automatización.

El sistema operativo limpia automáticamente los Procesos innecesarios de la última sesión en cada inicio y apagado de la máquina, garantizando las máximas medidas de seguridad contra virus y errores del usuario.

El proceso de respaldo diario se realiza automáticamente en la unidad de respaldo interna

El sistema brinda la oportunidad de controlar la producción diaria, semanal, mensual y anual con el sistema de control de turnos. Hay un sistema de lubricación central que facilita el mantenimiento de la máquina.
