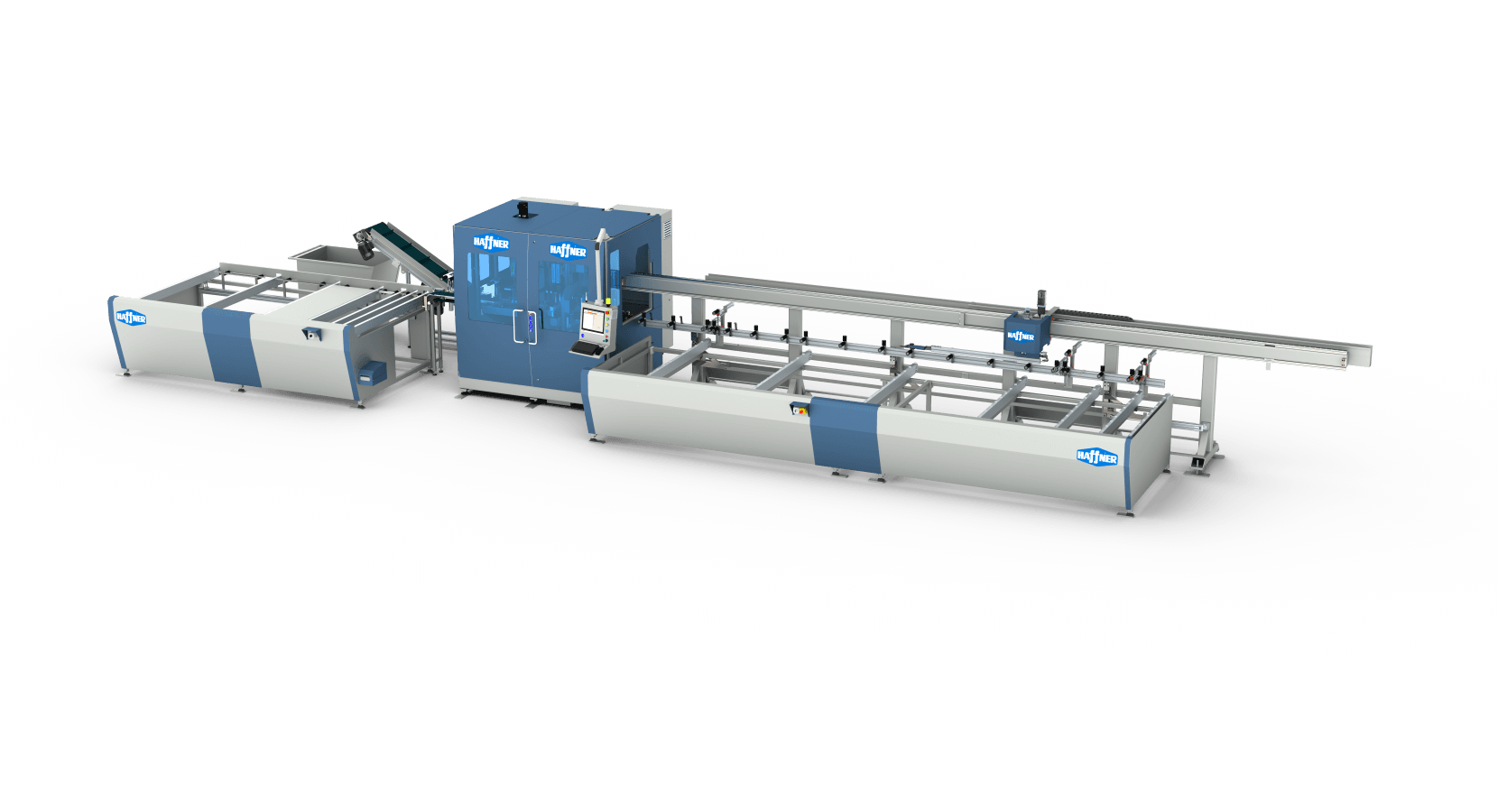

SC 220/40 Centro de mecanizado de perfiles

GALERÍA DE FOTOS


Todos los procesos de aserrado, fresado, taladrado y marcado de perfiles de PVC se reúnen en una máquina controlada por ordenador.

De esta forma se recogen en una sola máquina los procesos realizados en 3 máquinas diferentes (corte, copiado, fresado, evacuación de agua) con 3 operarios, a la vez que se asegura la velocidad de producción y la estandarización de la calidad, los costos laborales también se han reducido considerablemente.

"

El centro de mecanizado de perfiles SC 220/40 ofrece la posibilidad de apilar 10 perfiles de hasta 6500 mm de longitud en la cinta de carga."

El soporte de perfil controlado por servomotor, que se puede colocar horizontalmente automáticamente, tiene la capacidad de sujetar perfiles de diferentes diseños y tamaños e introducirlos en la máquina.

Gracias al sensor en el soporte del perfil, los perfiles largos colocados en la cinta de carga se pueden medir automáticamente y llevar a la producción mediante la optimización.

Centro de Mecanizado de Perfiles SC 220/40, ergonómico, PC industrial de 15 ”de alto rendimiento con sistema operativo Windows 10, que funciona sin ventilador entre 0 ° C - 55 ° C, conectado a la máquina con un brazo móvil que puede girar sobre su eje y alrededor la máquina y se ofrece con una interfaz fácil de usar desarrollada por Haffner.

Los perfiles a fresar y cortar se pueden visualizar en la pantalla en 3D. Puede trabajar integrado con software de puertas y ventanas de diferentes marcas.

Aparte de estas conexiones, los datos se pueden transferir a la máquina mediante el puerto USB

Con pistones de sujeción neumáticos verticales y horizontales, los perfiles se fijan de la mejor manera y los procesos de fresado y corte se realizan con la mínima tolerancia.

Realiza todo el mecanizado en el perfil con la máxima precisión con 7 herramientas en el grupo de fresado ofertado de forma estándar

Además de abrir canales de descarga de agua en ángulo, tiene como objetivo aumentar la capacidad de producción procesando simultáneamente las partes del espejo, el cilindro y el brazo, que requieren relativamente más tiempo para trabajar, especialmente en los perfiles de las puertas.

Gracias al grupo de fresado que se puede mover sobre 7 ejes, es posible enrutar la ranura de drenaje, realizar operaciones de taladrado y fresado, con la máxima flexibilidad con brocas especiales.

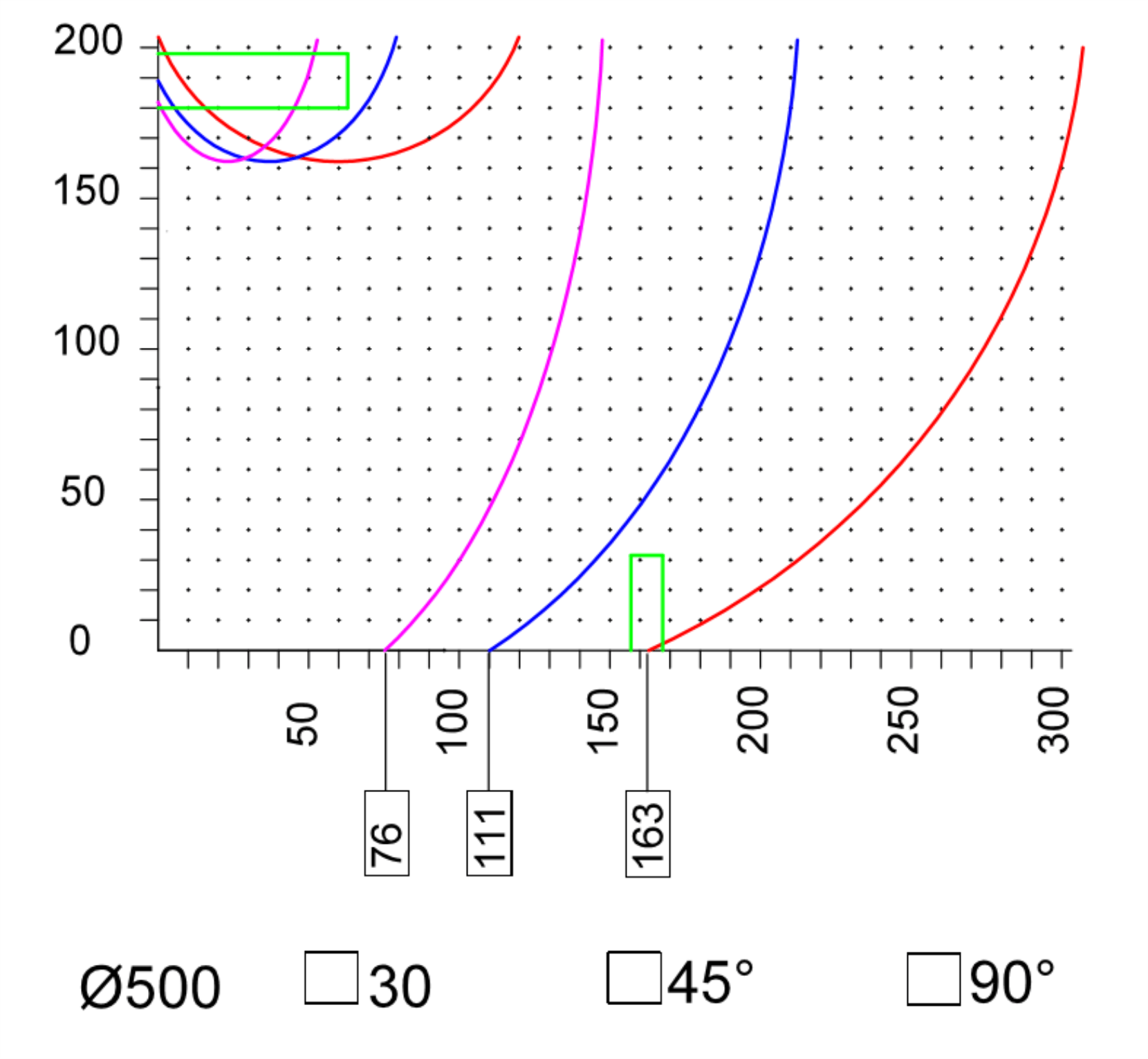

Gracias a los servomotores, una sierra vertical con un diámetro de 450 mm con una precisión de 0,1 mm puede cortar automáticamente en todos los ángulos entre 30 ° y 150 °. Los ejes controlados por servomotores trabajan con alta velocidad y precisión, asegurando un resultado de corte superior.

Las piezas de perfil cortadas se transfieren automáticamente a la estación de salida mediante el sistema de sujeción.

Las piezas de perfil alineadas en la cinta transportadora en la estación de salida se transportan automáticamente al operador una por una

El sistema de impresora de códigos de barras, que trabaja en integración con la máquina, escribe simultáneamente el código de barras en la etiqueta que se adhiere a los perfiles que se mueven justo en frente del operador.

"

La integración de la producción se logra gracias a la legibilidad de los códigos de barras mediante máquinas de soldadura CNC y limpieza de esquinas."

Las piezas de desecho que quedan después del fresado y el corte se transportan a la cámara de desechos mediante el sistema de transporte automático.

Es posible el soporte de servicio con conexión remota, detección de problemas y solución mediante la conexión a todo el sistema de automatización.

El sistema operativo limpia automáticamente los Procesos innecesarios de la última sesión en cada inicio y apagado de la máquina, garantizando las máximas medidas de seguridad contra virus y errores del usuario.

La copia de seguridad diaria se realiza automáticamente en la unidad de copia de seguridad interna. El sistema brinda la oportunidad de controlar la producción diaria, semanal, mensual y anual con el sistema de control de turnos. Hay un sistema de lubricación central que facilita el mantenimiento de la máquina.

La estación de atornillado automática de perfiles de refuerzo DV 410 con perforación triple se puede agregar a la SC 220/40 como una opción.
