DMC 053Centro de corte y mecanizado de perfiles

GALERÍA DE FOTOS


El Centro de Mecanizado de Perfiles DMC 053 está diseñado para realizar todas las operaciones de corte, fresado, taladrado y marcado en perfiles de PVC estadounidenses y europeos en un control por computadora.

De esta forma se recogen en una sola máquina los procesos realizados en 3 máquinas diferentes (corte, copiado, fresado, enrutamiento de ranura de drenaje) con 3 operarios, al tiempo que se logra la velocidad de producción y la estandarización de la calidad, se reducen efectivamente los costos de mano de obra.

El centro de mecanizado de perfiles DMC 053 permite apilar 10 perfiles de hasta 6500 mm en el transportador de carga.

El soporte de perfil controlado por servomotor, que se puede colocar en posición horizontal automáticamente, tiene la capacidad de sujetar perfiles de diferentes diseños y tamaños e introducirlos en la máquina.

Gracias al sensor en el soporte del perfil, los perfiles colocados en la cinta de carga se pueden medir y poner en producción automáticamente

Las paradas de producción se evitan gracias al sistema de reconocimiento de perfiles que advierte al operador en caso de carga incorrecta del perfil.

PC industrial ergonómico de 15 ”de alto rendimiento con sistema operativo Windows 10, operando sin ventilador entre 0 ° C - 55 ° C, conectado a la máquina con un brazo móvil que puede girar sobre su eje y alrededor de la máquina y se ofrece con un interfaz fácil de usar desarrollada por Haffner.

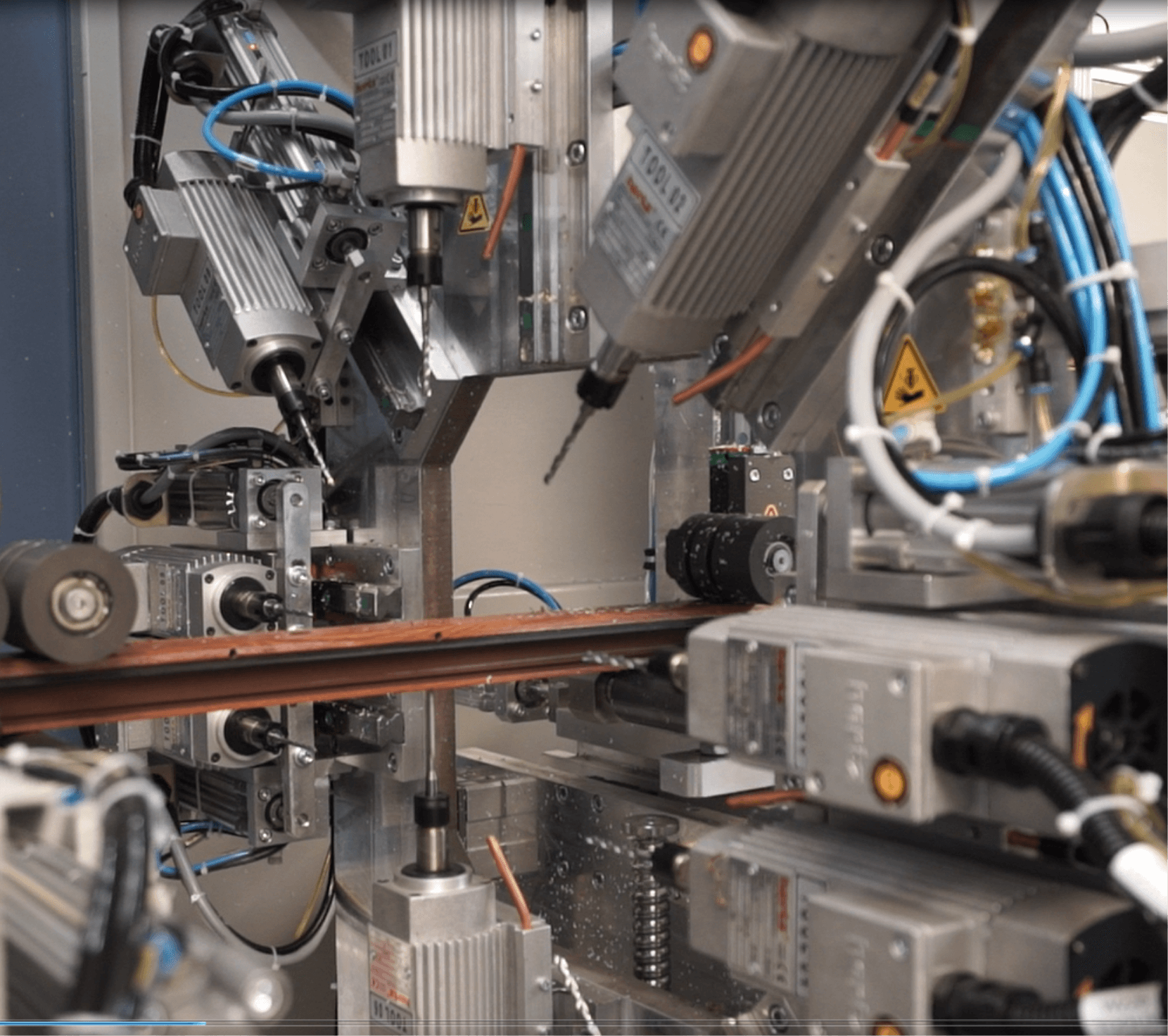

Realiza todo el mecanizado en el perfil con la máxima precisión con 9 herramientas en el grupo de fresado de serie. Además de enrutar la ranura de drenaje, tiene como objetivo aumentar la capacidad de producción procesando simultáneamente las partes del espejo, el cilindro y el brazo, que tardan en abrirse, especialmente en los perfiles de las puertas.

Gracias al grupo de fresado que puede moverse en 7 ejes, es posible abrir ranuras de drenaje y realizar operaciones de taladrado y fresado en el perfil con la máxima flexibilidad con brocas especiales.

Los perfiles largos de los que se completan los procesos de fresado se transportan automáticamente a la estación de corte gracias al soporte de perfil.

Gracias a los servomotores, la sierra vertical con un diámetro de 500 mm con precisión de 0,1 mm puede cortar automáticamente en todos los ángulos entre 45 ° y 135 ° ejes controlados por servomotores que trabajan con alta velocidad y precisión, asegurando un resultado de corte superior.

Las piezas de perfil cortadas se transfieren automáticamente a la estación de salida mediante el sistema de sujeción.

Las piezas de perfil alineadas en la cinta transportadora en la estación de salida se transportan automáticamente una a una hacia el operador.

El sistema de impresora de códigos de barras, que trabaja en integración con la máquina, escribe simultáneamente el código de barras en la etiqueta que se adhiere a los perfiles que se mueven justo en frente del operador.

El operador adjunta manualmente etiquetas con códigos de barras a los perfiles.

La integración de la producción se logra gracias a la legibilidad de los códigos de barras mediante máquinas de soldadura CNC y limpieza de esquinas.

Las piezas de desecho que quedan después del fresado y el corte se transportan a la cámara de desechos mediante el sistema de transporte automático.

Es posible el soporte de servicio con conexión remota, detección de problemas y solución mediante la conexión a todo el sistema de automatización.

El sistema operativo limpia automáticamente los datos innecesarios de la última sesión en cada inicio y apagado de la máquina, garantizando las máximas medidas de seguridad contra infecciones de virus y errores del usuario.

La copia de seguridad diaria se realiza automáticamente en la unidad de copia de seguridad interna.

El sistema brinda la oportunidad de controlar la producción diaria, semanal, mensual y anual con el sistema de control de turnos

Hay un sistema de lubricación central que facilita el mantenimiento de la máquina.

La estación de atornillado automático de perforación triple DV 410 se puede agregar como una opción, el atornillado de acero de refuerzo, el orificio de montaje y la perforación triple se pueden realizar automáticamente en los perfiles de PVC.
