AL 220/80Centro de corte y mecanizado de perfiles

GALERÍA DE FOTOS

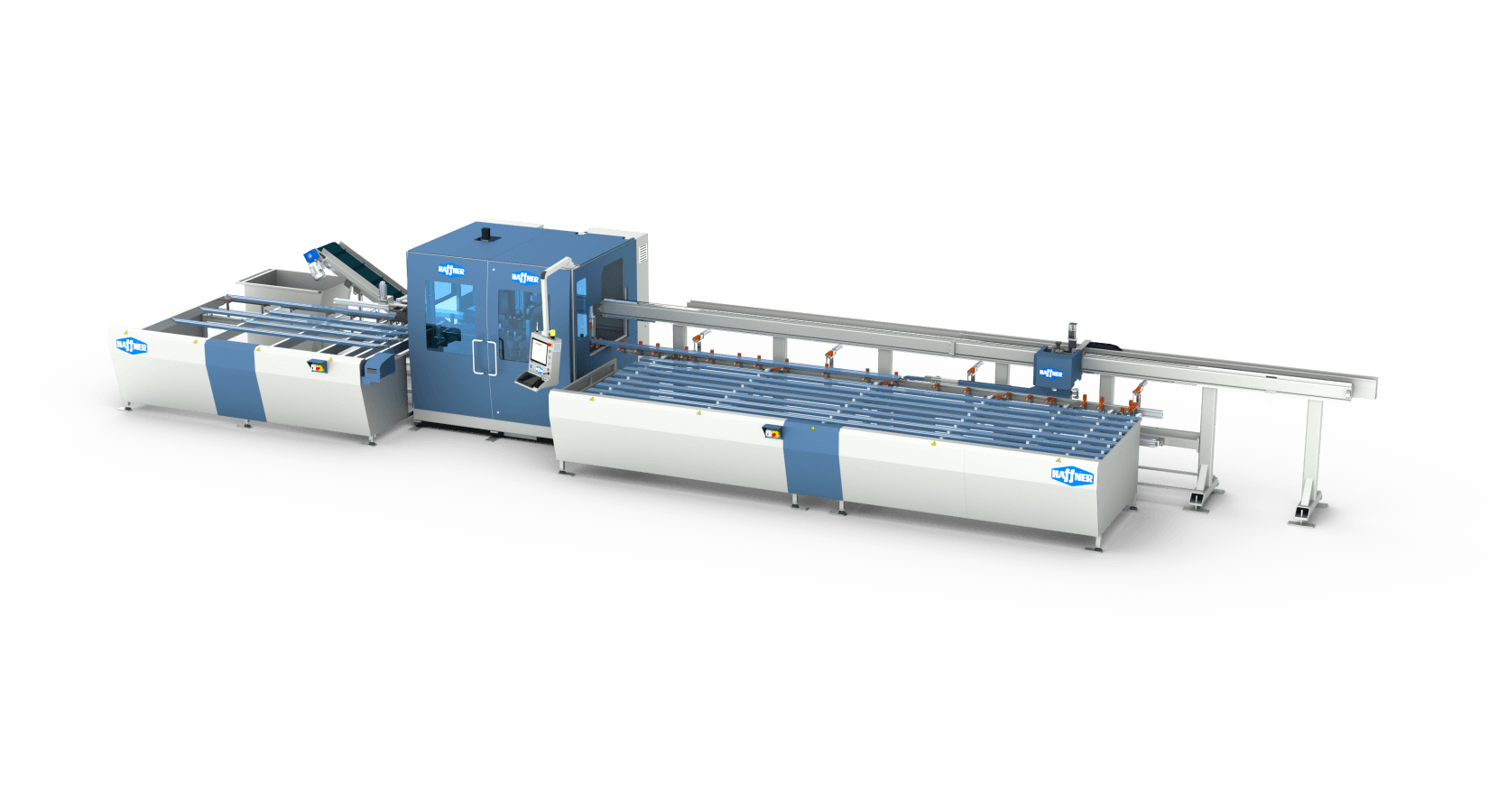

El centro de mecanizado de perfiles AL 220/70 está diseñado para realizar todas las operaciones de corte, fresado, taladrado y marcado de perfiles de aluminio en una sola máquina con control por ordenador.

De esta forma, las operaciones realizadas en varias máquinas de corte se agrupan en una sola máquina. Esto garantiza la velocidad de producción y la estandarización de la calidad, al tiempo que reduce el costo de la mano de obra

El centro de mecanizado de perfiles AL 220/70 ofrece la posibilidad de apilar hasta 7 perfiles de hasta 7000 mm de longitud en la cinta de carga

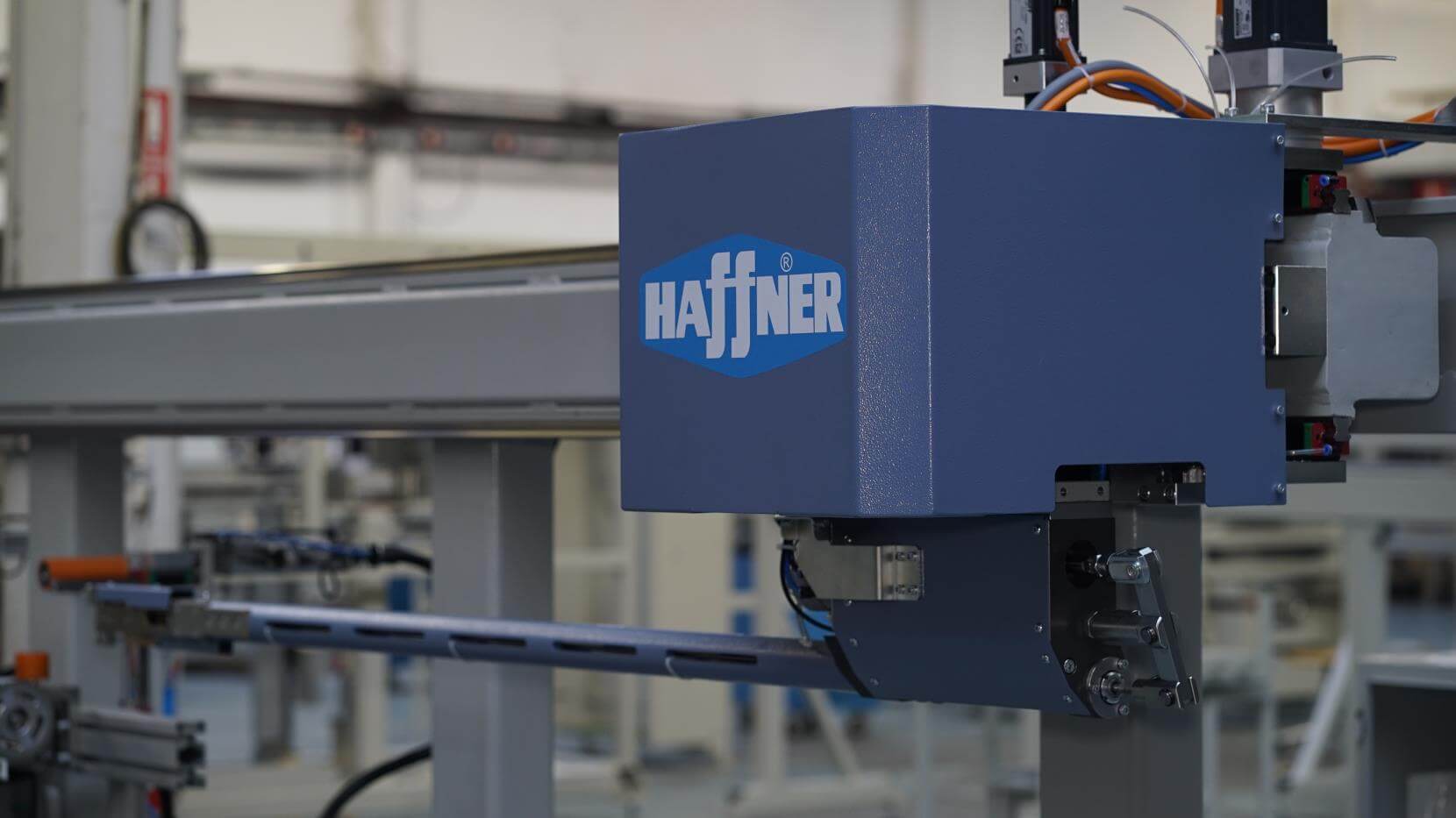

El portador de perfiles controlado por un servomotor, que puede posicionarse automáticamente en horizontal y en vertical, puede alimentar la máquina con perfiles de diferentes configuraciones y tamaños

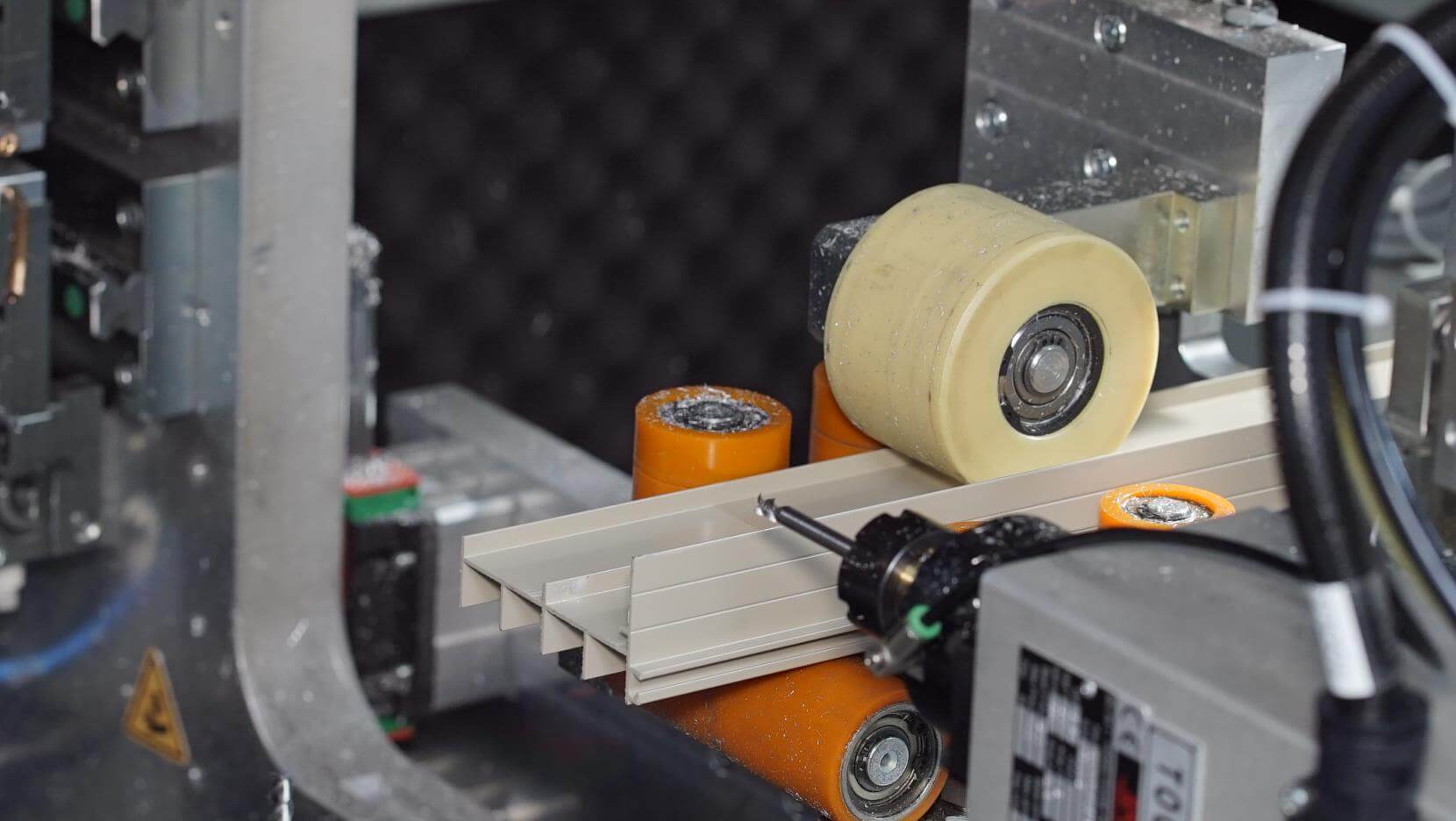

Gracias al sensor del portaperfiles, se pueden medir automáticamente las longitudes de los perfiles colocados en la cinta de carga

El centro de mecanizado de perfiles AL 220/70 está equipado con un PC industrial ergonómico de 15,6" de alto rendimiento con sistema operativo Windows 10, que funciona sin ventilador entre 0° C - 55° C

Conectado a la máquina mediante un brazo mecánico que gira alrededor de la máquina y sobre propio eje

Interfaz fácil de usar desarrollada por Haffner

Los perfiles a fresar y cortar se pueden visualizar en 3D en la pantalla del ordenador y las operaciones pueden ajustarse manualmente en esta pantalla

Puede trabajar en integración con software de fachadas, puertas y ventanas de diferentes marcas y, opcionalmente, también se puede conectar con SolidWorks

Además, existe la posibilidad de transferencia de datos a través de USB

Mediante los pistones neumáticos de sujeción, tanto verticales como horizontales, el perfil se fija de la mejor manera y las operaciones de mecanizado y corte se realizan con una tolerancia mínima

Realiza todas las operaciones sobre el perfil con la máxima precisión, gracias a las 8 herramientas estándar en el grupo de fresado. Gracias a este grupo de fresado, que se puede mover en 8 ejes, es posible realizar operaciones de apertura, taladrado y fresado de canales de desagüe en ángulo, así como diferentes operaciones en el perfil, con la máxima flexibilidad mediante brocas especiales

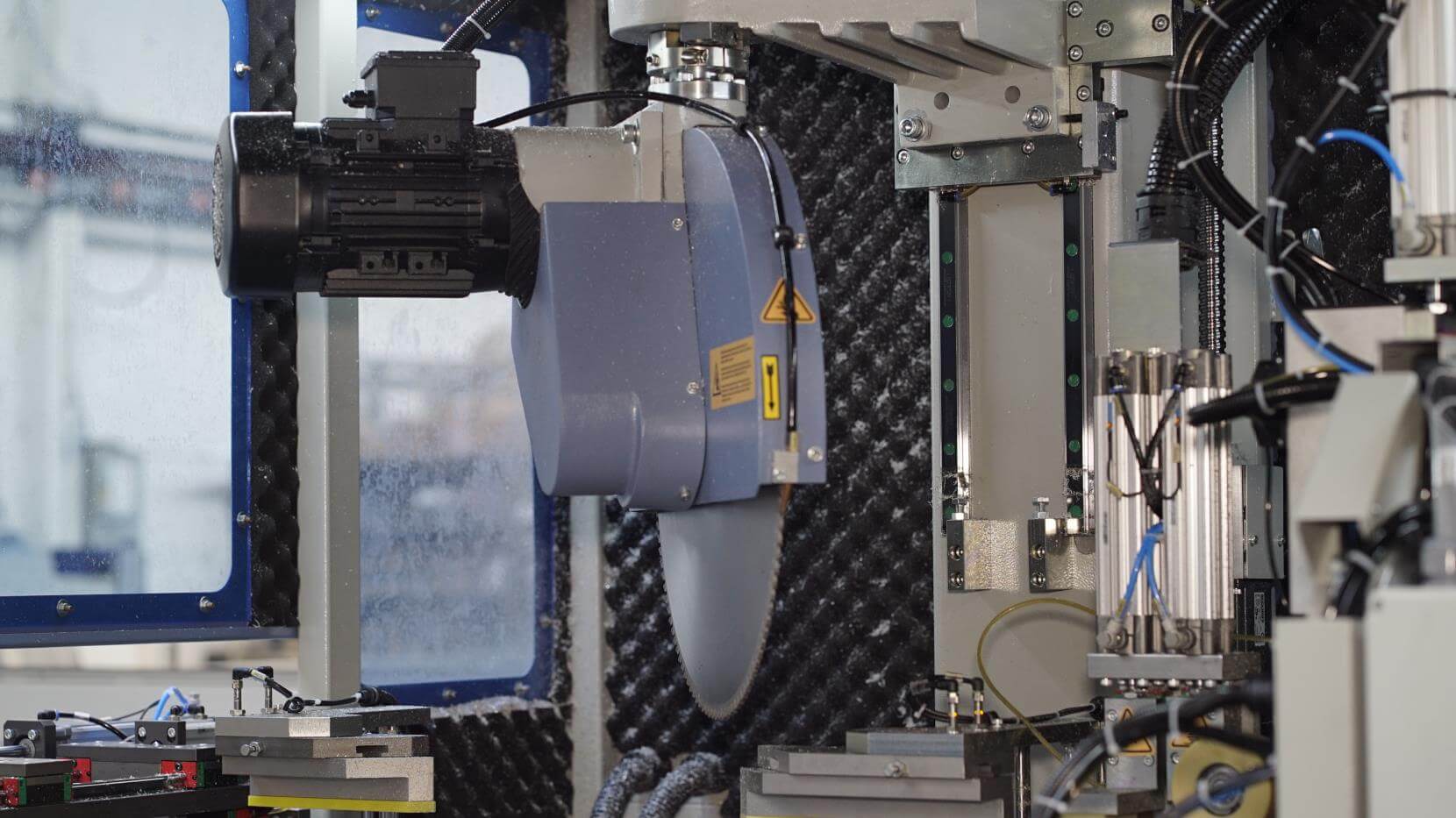

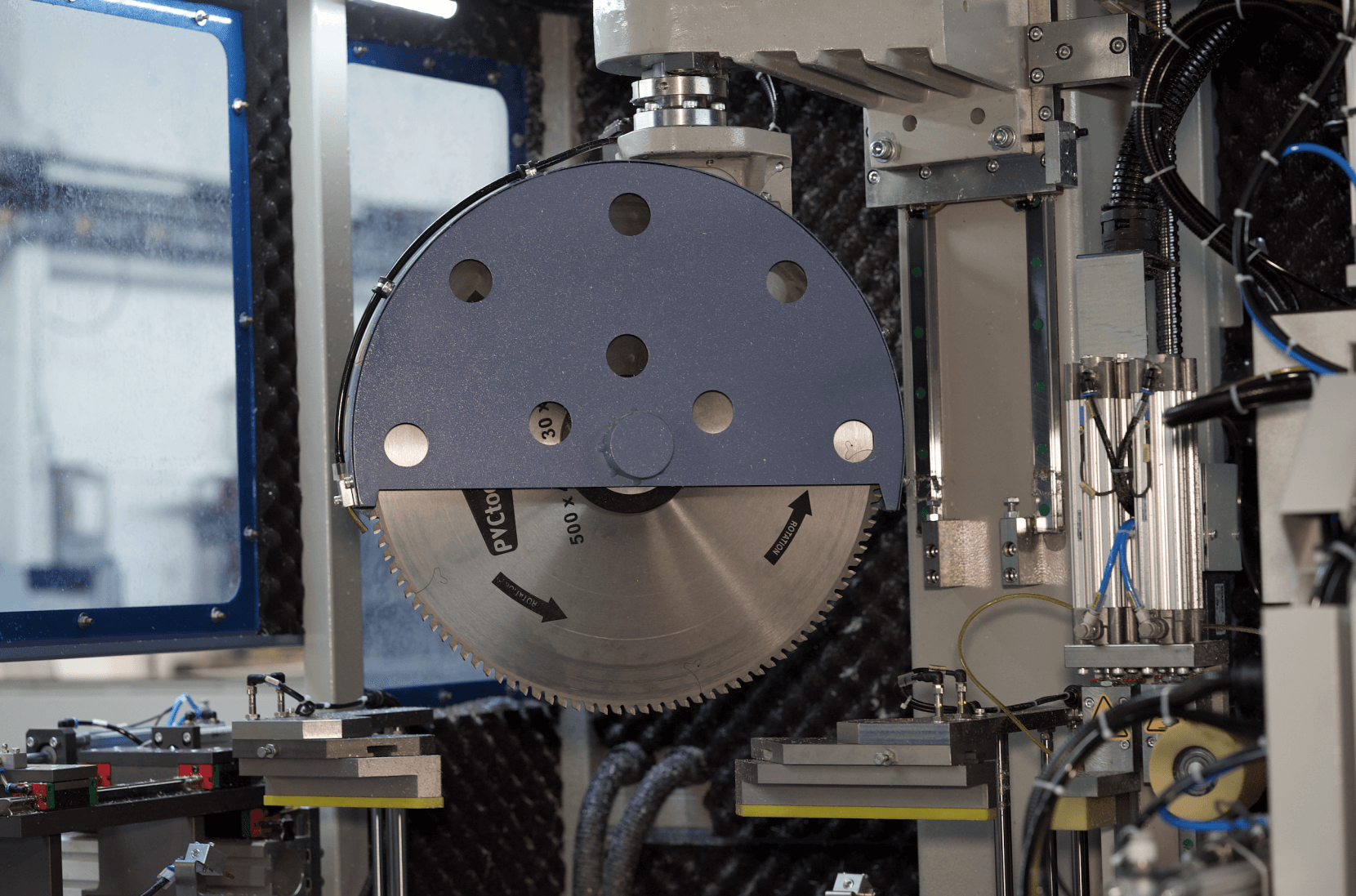

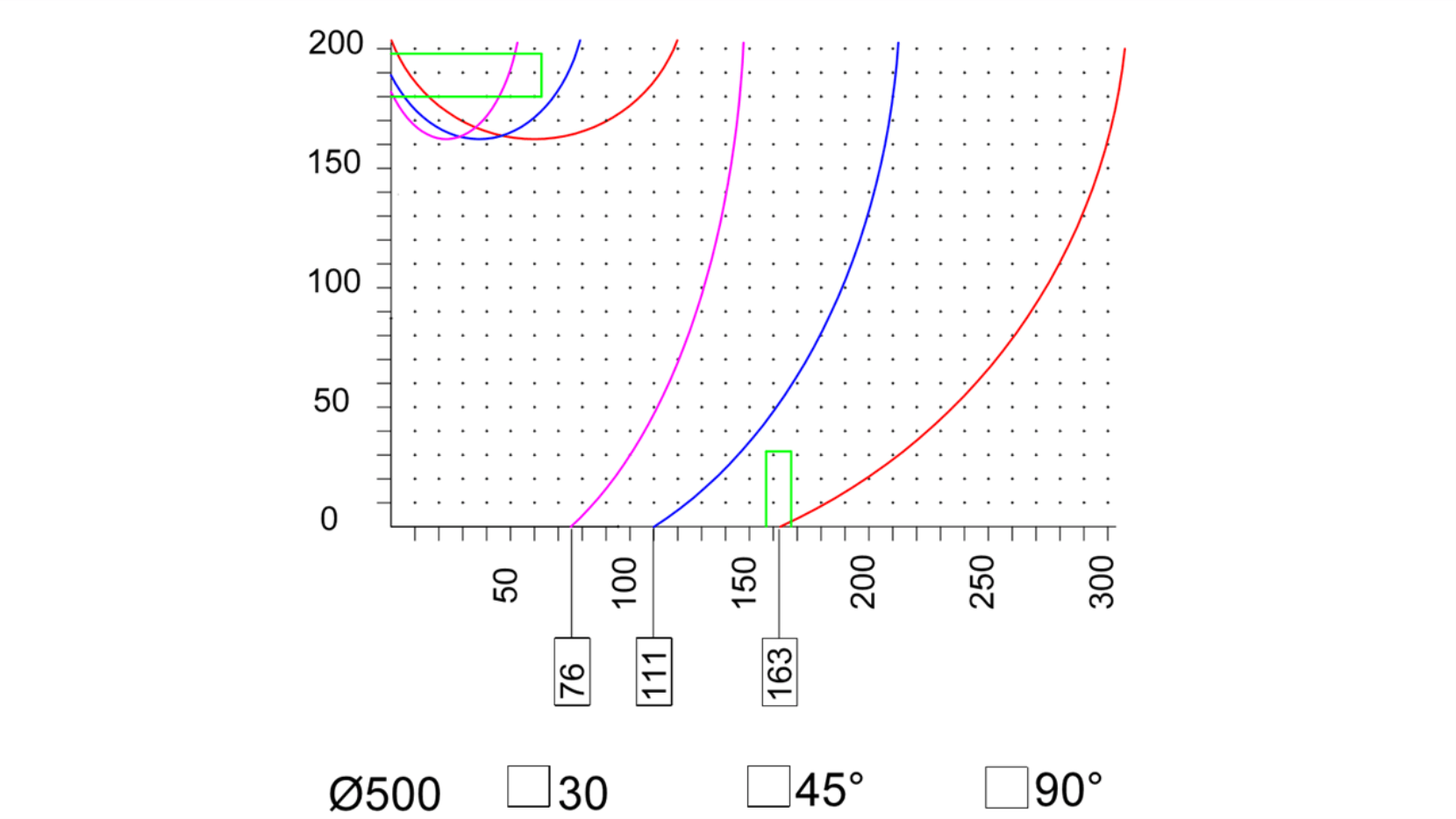

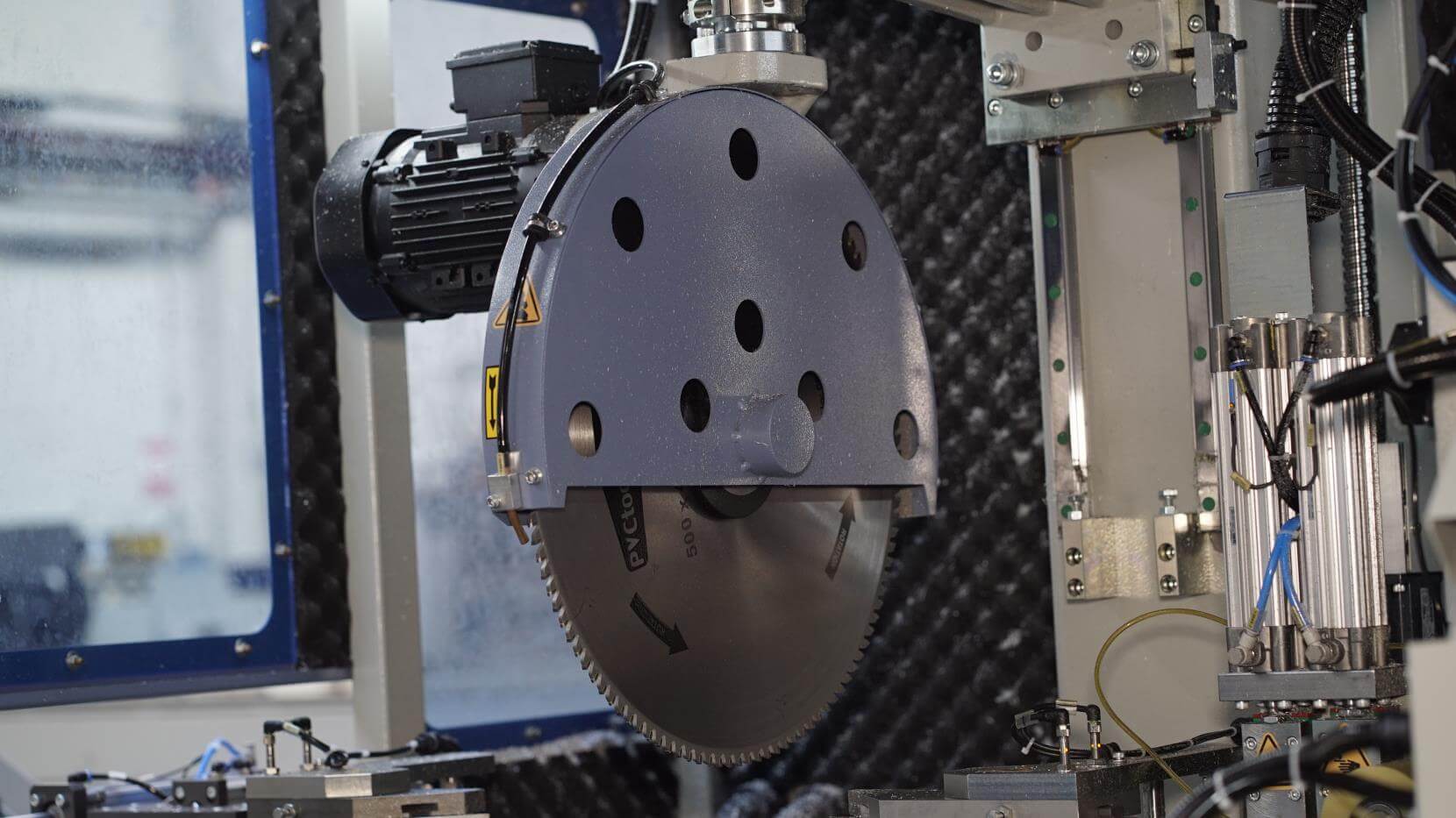

Gracias a los servomotores, el disco vertical con un diámetro de Ø 500 mm, puede cortar automáticamente en todos los ángulos entre 45° y 135°con una precisión de 0,1 mm

Capaz de trabajar a alta velocidad y precisión gracias a ejes controlados por servomotores, garantizando un resultado de corte superior

Las piezas cortadas son transferidas automáticamente a la estación de salida por el sistema de sujeción. Las piezas perfiladas se alinean en la cinta transportadora de la estación de salida y se transportan automáticamente al operario

El sistema de impresión de códigos de barras, que trabaja integrado con la máquina, imprime simultáneamente el código de barras en la etiqueta para ser adherida a los perfiles transferidos al operador

Los residuos sobrantes de las operaciones de fresado y corte se transportan al compartimento de residuos mediante el sistema de transporte automático

El centro de mecanizado de perfiles AL 220/70 permite la detección y solución de problemas mediante la conexión remota a todo el sistema de automatización

El sistema operativo limpia automáticamente los procesos innecesarios de la última sesión en cada arranque y apagado de la máquina, garantizando las máximas medidas de seguridad contra la infección de virus y errores del usuario

La copia de seguridad diaria se realiza automáticamente en la unidad de copia de seguridad interna. El sistema ofrece la posibilidad de controlar la producción diaria, semanal, mensual y anual con el sistema de control de turnos

Sistema de lubricación central que facilita el mantenimiento de la máquina.
